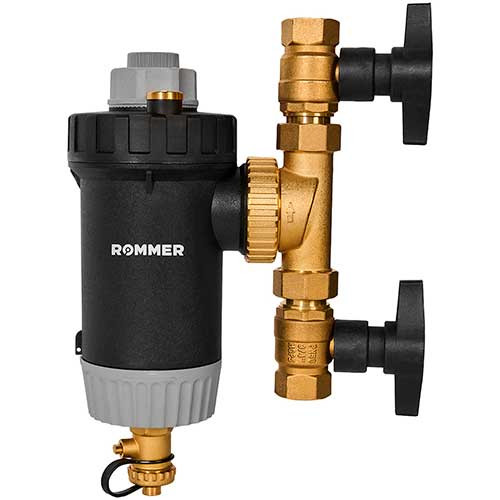

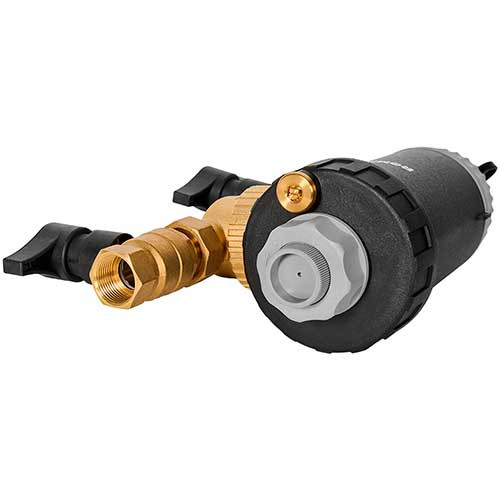

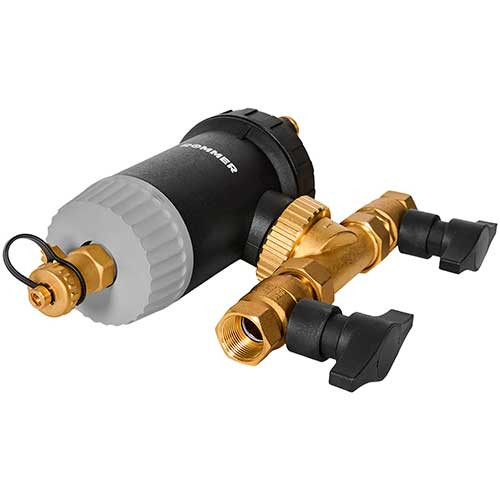

Сепаратор шлама Rommer ф1" с функцией быстрой очистки

Магнитный сепаратор шлама предназначен для очистки рабочей среды перед насосами, трубопроводной, водоразборной арматурой, теплообменниками и другим оборудованием от нерастворимых механических примесей.

В сепараторе реализована функция очистки с помощью сетчатого фильтра, а также магнитного улавливателя частиц с магнитными свойствами. Корпус сепаратора изготовлен из прочного композита, безопасен и надежен, подходит для систем отопления и охлаждения.

Особенностью данной модификации является то, что осадок, улавливаемый магнитным стержнем и фильтрующей сеткой, удаляется без разбора корпуса сепаратора в процессе обратной промывки.

Монтаж

Устанавливать устройство должен только компетентный специалист.

1. Найдите подходящее место для установки сепаратора, чтобы обеспечить доступ к нему и его обслуживанию. Рекомендуется использовать обратный трубопровод.
2. Отключите систему отопления, дождитесь охлаждения рабочей среды до температуры ниже 40⁰С и сбросьте давление.
3. Установите запорные шаровые краны, входящие в комплект поставки, на входной и выходной патрубки. (Рис. 3)
4. Установите тройник, учитывая направление потока теплоносителя, оно должно совпадать со стрелкой на корпусе тройника. Присоедините краны к тройнику и полностью затяните накидные гайки, предварительно установив в накидные гайки плоские уплотнения. (Рис. 4)


5. Присоедините корпус сепаратора к тройнику и вручную затяните накидную гайку на тройнике (не перетягивайте). Корпус сепаратора должен быть установлен вертикально. Слив дренажного крана должен быть направлен вниз. (Рис. 5)


6. Заполните корпус фильтра рабочей средой, открыв запорные краны. При необходимости удалите воздух с помощью ручного воздухоотводчика, расположенного в верхней части устройства. (Рис. 6)


7. Запустите систему в работу.

Порядок проведения очистки:

1. Подготовьте подходящую емкость для слива воды.
2. Поверните стопорную гайку верхнего маховика (верхняя часть корпуса) на один оборот против часовой стрелки, но не откручивайте ее полностью. (Рис. 7).
Осторожно: Стержень представляет собой очень мощный магнит с силой 9 000 Гаусс. Держите его подальше от персонала, имеющего кардиостимулятор, любые чувствительные электронные устройства, носители информации или магнитные банковские карты.
3. Крутите верхний маховик обратной промывки против часовой стрелки, пока он не перестанет вращаться (примерно на 4 оборота), открутите до конца стопорную гайку и вытащите магнитный стержень. (Рис. 8)
4. Откройте сливной кран с помощью шестигранного ключа, предусмотренного на внешней стороне заглушки. Во время обратной промывки поверните нижний маховик прочистки, чтобы очистить сетку фильтра, установленную внутри корпуса. (Рис. 9)
5. Для возврата в исходное положение, закройте сливной кран и выполните действия пунктов 3 и 2 в обратной последовательности.
