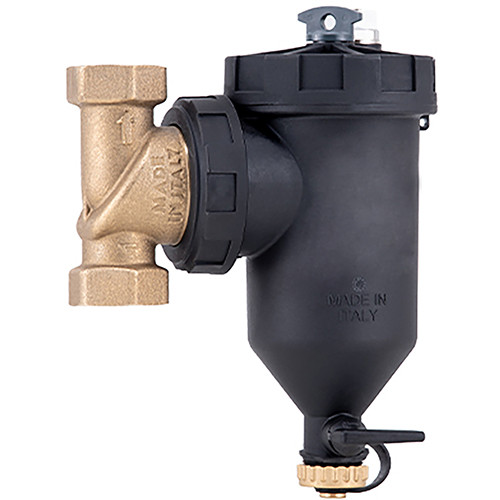

Шламоотделитель Stout с магнитом и циклонным фильтром ф1"

Шламоотделитель Stout с магнитом и циклонным фильтром STOUT предназначен для удаления нерастворимых примесей, содержащихся в теплоносителе системы отопления. Фильтр представляет собой компактное устройство, в котором реализовано три принципа очистки: Циклонное отделение примесей от потока жидкости, магнитный - удаление магнитных частиц с помощью ферромагнита, фильтрационный – механическая очистка сетчатым фильтром.

Основная область применения – очистка теплоносителя перед бытовыми теплогенераторами, теплообменниками, насосами, контрольно-измерительной и регулирующей арматурой. Также могут устанавливаться в циркуляционной системе горячего водоснабжения перед теплообменниками и насосами.

При входе в устройство теплоноситель поступает в поворотный тройник, который направляет его в циклонный фильтр, где потоку придается вихревое движение за счет чего происходит циклонная фильтрация: механические примеси начинают отделяться от жидкости, благодаря центробежной силе. Затем теплоноситель поступает в основной объем корпуса шламоотделителя, где его движение замедляется, и частицы оседают на дно устройства под действием силы тяжести.

Не выпавшие в осадок частицы удерживаются фильтрующей сеткой, установленной в картридже. Устройство поставляется с картриджем (с предварительно установленной сеткой с размером ячейки 500 мм), который используется для очистки системы в начальном периоде после ее ввода в эксплуатацию. Сетка с ячейкой 800 мм (входит в комплект поставки, размещена в упаковке) применяется для постоянного использования, устанавливается после начального периода эксплуатации (примерно через один месяц).

Наличие встроенного постоянного магнита позволяет удерживать железосодержащие примеси, размеры которых меньше размера ячейки сетчатого фильтра картриджа. Неодимовый магнит обладает высокой индукцией (14000 Гс (Гаусс)), что позволяет надежно удерживать ферромагнитные частицы. Кроме того, специальное покрытие предотвращает его окисление вследствие чего, магнит не нуждается в обслуживании. Благодаря такой последовательности очистки, основная масса загрязнений (до 95% от общего количества) перехватывается до сетчатого фильтра, что наряду с возможностью быстрой очистки (производится путем промывки, открыв кран и сливную пробку), позволяет существенно увеличить рабочий цикл, то есть продолжительность периода между очистками картриджа фильтра.

Кроме того, на верхней крышке установлен ручной воздушный клапан (кран Маевского), который предназначен для выпуска воздуха из устройства, скопившегося на этапе установки или обслуживания.
